Cara solder Jack Canon Female ke Akai Dual mono

RF1990    11/19/2018    Backup

Jack canon/XLR & Jack akai/1.4mm

Berikut adalah cara membuat kabel konverter dari jack Canon / XLR female ke jack Akai / 1.4mm Dual Mono. cara dibawah biasa digunakan untuk memecah 1 Channel stereo dari XLR / jack canon sebelum akhirnya menjadi 2 Channel (jack akai mono) ke mixer. Simak gambar dibawah ini

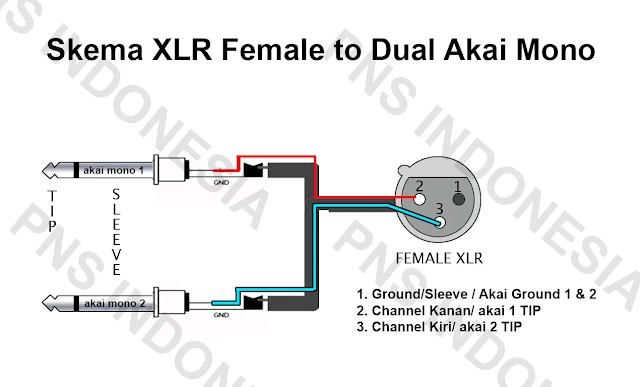

Skema XLR canon ke Dual akai mono

Pertama Sambungkan Pin 1 dari jack canon/XLR ke ground/sleeve jack akai 1 mono  dan jack 2 akai mono dijumper. lalu sambungkan pin 2 dari jack canon/XLR ke pin TIP jack akai 1 mono. lalu lakukan hal yang sama pada pin 3 jack canon ke jack akai 2.
